有定梁式 [2]  （横梁固定、工作台移动/转动），动梁式（横梁上下移动、工作台前后移动）动柱式（



工作台固定，龙门架移动），天车式（工作台固定，横梁移动）也有以上复合形式的多类龙门加工中心



。加工的特性、能力、针对的产品加工用途也不完全一样。

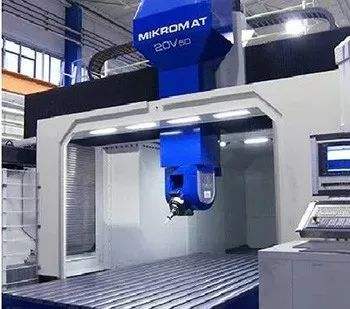

结构特点编辑 播报

1 工作台

龙门加工中心的工作台基本上是长方形的。工作台、床身、立柱、横梁和滑枕等大铸件采用铸铁或者焊



接件，铸件内腔系蜂巢式复合排列结构，设计先进，均经时效及二次回火处理，消除残留内应力使材质



稳定，确保工件加工精度的稳定及机床寿命。

2 龙门

龙门由一个横梁和两个立柱构成。分为横梁固定、横梁靠定位块锁定分段升降和横梁任意升降三种类型



。

3 滑枕

滑枕从结构上可分为开式和闭式两种型式。开式结构的滑枕通过压板夹紧在主轴箱上，滑枕的截面积大



；闭式结构的滑枕被夹紧在主轴箱内，滑枕的截面积小。

4 刀库

刀库的基本型式有转塔型、轮鼓型和链长型三种。

5 附件头库

大型复杂零件的加工通常需要很多附件头。附件头根据工件的加工要求进行特殊设计，一般分为直角头



、加长头、特殊角度头及万能头等。

6数控系统

数控系统供应商很多，按照不同的需求系统品牌和型号有不同的选择。

7 精度

机床的精度是指机床在未受外载荷的条件下的原始精度。精度通常用它的反面—与理想状态之间的偏差(



简称误差)来表示，误差越小，则精度越高。

标准参数编辑 播报

1.行程

X 轴行程 1500MM（长度根据工件长度，长度到几十米不等，不过传动就不一样了）

Y 轴行程（含换刀行程） 1800MM

Z 轴行程 800 MM

主轴鼻端至工作台面200-1000mm

主轴中心至立柱：450MM

两立柱中间距：1700MM

2.工作台

工作台至横梁高度 1300mm

工作台尺寸1600*1300mm

T型槽（尺寸*槽数*间距）22*7*180mm

工作台最大载重：5000KG

3. 主轴

主轴转速40-6000 rpm

主轴锥度#50

减速比（高、低）1：1

标配主轴：皮带式

4.传动方式

X轴：1:4行星齿轮

Y轴：直结式

Z轴：1:3行星齿轮

Z轴配重方式：无

6进给速度

切削速度1-6000mm/min

快移速度：12m/min

滚珠螺杆直径/螺距X:63/12; Y:50/10; Z:50/10mm

线轨宽度/轨道数: 硬轨

精度

定位精度：正负0.005/300

重复定位精度：正负0.005

马达功率（额定）

主轴电机：15KW

输出扭矩（额定）

三轴：X:22*4 ；Y:30；Z:38*3 n.m

8.其它规格

所需气压6.5kgf/cm

所需动力：50kva

机械净重：25000kg

占地面积：6000*5000mm

操作规程编辑 播报

1．操作者应熟悉、掌握龙门加工中心机器的性能与特性。保证紧急停止开关在紧急状况发生时，能快速



有效的发挥作用，避免发生伤害事故。

2．按规定穿戴好劳动防护用品，严禁戴手套操作。

3．设备工作时，切勿以潮湿的手接触电子开关，以免受电击。不准用手触及任何运动部件。

4．不得将工具或非加工工件放置在龙门加工中心或移动物体上。

5．机器旁的电脑桌或工作桌必须坚固，不得将其放置在移动件上。

6．上下工件时，应先停止机器运转，并注意工件与刀具间保持适当距离。机器运转中，请勿任意打开前



门及左右护盖以免人员受伤。

7．刀具完成设定后，请先以DRY RUN试跑，以确定程式正确无误。

8．电源断电或紧急停止后在关机时，应使三轴恢复机械原位。

9．不得擅自拆除行程开关或任何保护开关的相关零件。

10．结束工作离开机器前，应关闭操作面板的控制电源开关、电器箱总开关。
