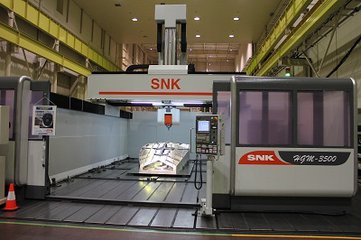

数控桥式龙门镗铣床为工作台固定,横梁移动式龙门镗铣床,龙门镗铣床工作台沿床身导轨纵向作X坐
标水平运动,机床可实现CNC控制多坐标联动.
镗铣床数控龙门移动式为工作台固定，横梁移动式龙门镗铣床。工作台沿床身导轨纵向作X坐标水平运动。机床
可实现CNC控制多坐标联动。
数控龙门铣床移动式适用于汽车，摩托车，航空航天，印刷机械，纺织机械，机车车辆等各种机械设备制造行业
中的精密模具，墙板类（纺织，印刷，化工），机架类（机车转向架），箱体类精密零件的数控和仿行加工。在
滑枕镗铣头上装有附件铣头时，工件一次装夹可实现五面的铣，镗，钻，铰，攻丝等多工序加工，并可对复杂型
面进行三坐标或多坐标数控加工和仿形加工，具有高效率，高质量特点。
数控桥式龙门镗铣床的结构与特点：
1.机床采用定梁龙门式封闭框架，刚性好，精度保持性高；
2.采用直线滚动导轨，贴塑复合导轨，即使在大载荷切削时，仍保持机床良好性能；
3.配置多种附件铣头实现对工件的五面综合加工；
4.镗铣床数控龙门移动式采用大功率主轴变频伺服电机，满足重负荷强力切削，用户可选择配置在水平面进行
360*1度。
5.刀库换刀机构性能可靠；
6. 吊挂式操作面板结构紧凑，操作方便。
镗铣床数控龙门移动式的产品附件：
1．万能附件铣头
2．直角附件铣头
3．延伸附件铣头
4．窄直角附件铣头
5．反划附件铣头
6．增速附件铣头
7．双端面附件铣头
8．偏位附件铣头
9．斜角附件铣头
项目 单位 XK4060 XK4080 XK40100 XK40120
工作台尺寸 mm 4000×6000 4000×8000 4000×10000 4000×12000
两立柱间距离 mm 4800
工作台承重 t/m2 8
T型槽宽度
mm 36
龙门最大行程X轴 mm 6000 8000 10000 12000
膛铣头最大行程Y轴 mm 4900
滑枕垂直行程z轴 mm 1200
主轴端面至工作台面距离 mm 最大1600 最小400
主轴锥孔
7：24 BT50
主轴转速 r/min 7~2000(无级)
主轴电机功率
kw 30/45
龙门X轴进给速度
mm/min 1~6000(无级)
镇铣头Y轴进给速度
mm/min
1~4
