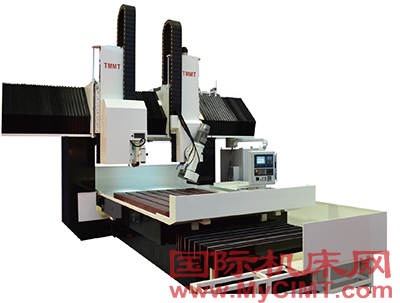

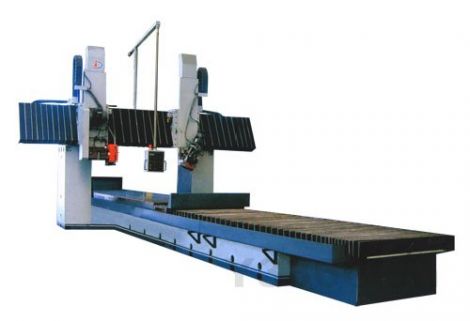

南德精密龙门导轨磨床HRE2310

工作台面积（长*宽）：10500*2300（413"*90.5 "）
工作台最大负荷：27000（59524.9）

工作台行程:10100（397.6）

最大研磨面积（长*宽）：10000*2300（393.7 "*90.5 "）

主轴（横轴）：850/1300opt（33.5""*51.2""opt）

辅轴（立轴）：850/1300opt（33.5""*51.2""opt）



立轴（横轴）寸动下降进给：0.002～0.010

立轴（横轴）下降进给速度：2-500

立轴（横轴）主轴转速：900～1100

立轴（横轴）马达：25（18.5）

立轴（横轴）砂轮尺寸（外径*厚度*内径）：610*100*203（24"*4"*8"）



副轴（立轴）寸动下降进给：0.002～0.010

副轴（立轴）下降进给速度：2-500

副轴（立轴）主轴转速：1000～1600

副轴（立轴）马达：15（11）

副轴（立轴）砂轮尺寸（外径*厚度*内径）：405*80*127（16"*3"*5"）



立柱门宽距离：3200（126"）

主轴中心至工作台距离：1250/1700opt/（49.2"/66.9"opt）

副轴鼻端至工作台距离：900/1350opt/（35"/53"opt）

副轴倾斜角度：±50°

研磨进给速度：10000～25000

Y轴每次进给量：0～100

Z轴最小进给量：0.002

Y轴进给量（手轮每刻度）：0.002

Y轴马达：2.68（2）

Z轴马达：2.68（2）

电压：AC220/380±10%,50/60 Hz±1 Hz

控制器：NC/PC base/CNC

机器高度：5500（216.5"）

占地面积：27000*9000（1063"*354"）

机器重量：102000（224871）
